點焊網機 型號：GSA-125S
上下通電點焊系統 (Single Spot)
- 直線以手動送料到定點
- 汽缸將工作物壓制後，傳動馬達送料
- 到達點焊機構後
- 橫線以單層送料
- 送料到位自動執行點焊
- 工件以夾持機構夾取
- 點焊完成
詢問

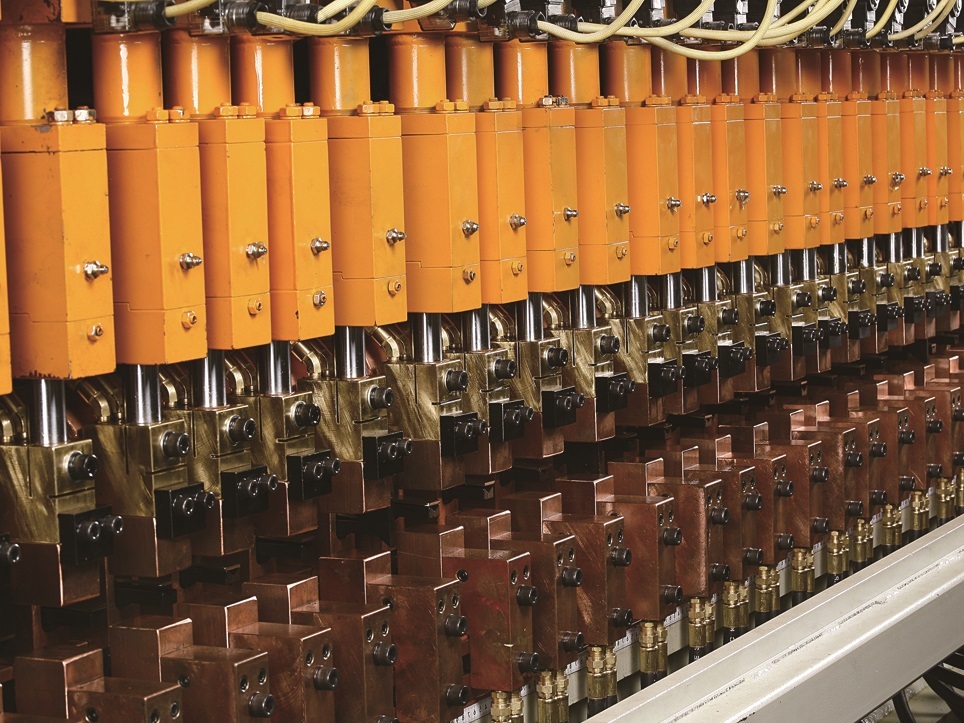

點焊機構
可根據焊距來調整上加壓缸 、電極和夾具部份，且可分別設定各點的焊接時間及電流。
以汽缸單點方式點焊
橫線送料機構
橫線自動下料部份為單一料糟，利用天車將整捆線材移入料糟中，機器可自動整料，並適時的出料，配合焊接。
夾持機構
使用伺服馬達並配合夾具，依所需之間隔移動距離，夾持於完成區，不產生累積公差之問題。
控制系統
使用P.L.C配合彩色觸摸式螢幕，所有系統的參數都可以由螢幕上設定，並有異常檢出功能，方便操作者使用及維護。
用途
薄殼結構、壁式結構、鋼筋混凝土道路、擋土牆、護坡、樓板、地板連續壁等用途非常廣泛。
| 型號 | 直線長度 mm | 橫線長度 mm | 線徑 mm | 直線間距 mm | 橫線間距 mm |
|---|---|---|---|---|---|
| GSA-125S/2400 | 2000~6000 | 1000~2400 | 3~6 | ≧75 | ≧50 |
| GSA-200S/2400 | 2000~6000 | 1000~2400 | 6~12 | ≧75 | ≧50 |
| GSA-200S/3100 | 2000~6000 | 1000~3100 | 6~12 | ≧75 | ≧50 |
