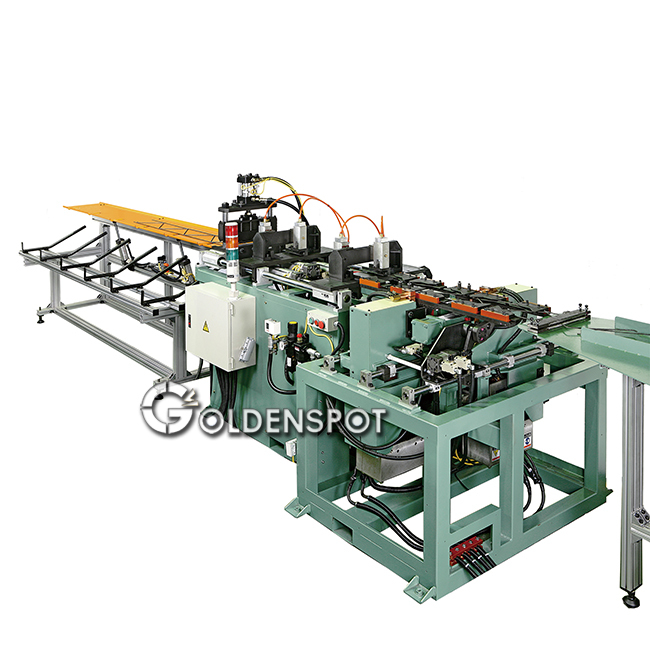

波浪型專用點焊網機

波浪型專用點焊網機
型號:SS-SW400


焊接項目

焊接流程
3組線盤(整捆盤圓線)→整直機構→輸送機構(馬達)→暫存區→輸送機構(伺服馬達)→1組波浪成型機構→波浪鐵線暫存區→2組T型點焊機(點焊)→成品推料機構→成品裁斷機構→成品暫存區


詢問

入線機構:偵測是否有線材進入
整直機構:將鐵線整直動作
馬達輸送機構:將鐵線輸送至暫存區中
暫存區:將整直好的鐵線先做暫存動作
整直機構:將鐵線做再一次的整直動作
伺服輸送機構:以伺服馬達帶動,依所設定之間距送線。
波浪成型機構:依設定之波型尺寸作成型。
點焊機構:共二組點焊汽缸進行雙T型焊接。
成品推料機構:依固定之點焊間距做推料動作。
成品裁斷機構:依設定的工件長度自動做裁切動作(油壓系統)。
成品暫存區:工件裁斷後,落入成品暫存區上。
控制系統:人機介面操作,配合PLC控制,資料增修及維護動作,都在人機介面操作,易於檢修。

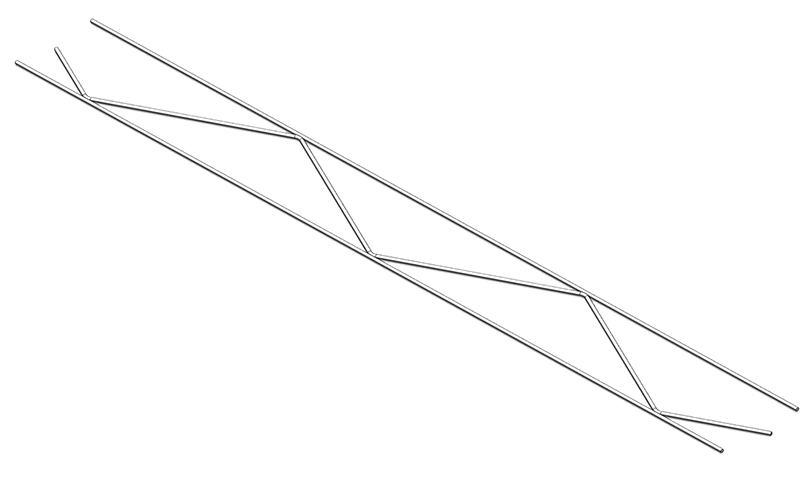

用途:波浪型點焊網
可用材質:不銹鋼線、冷軋鐵線、鍍鋅鐵線


3D示意圖
